TRITON 19" nástěnný rozvaděč jednodílný RBA-CS4 9U/400 mm (plech) šedý

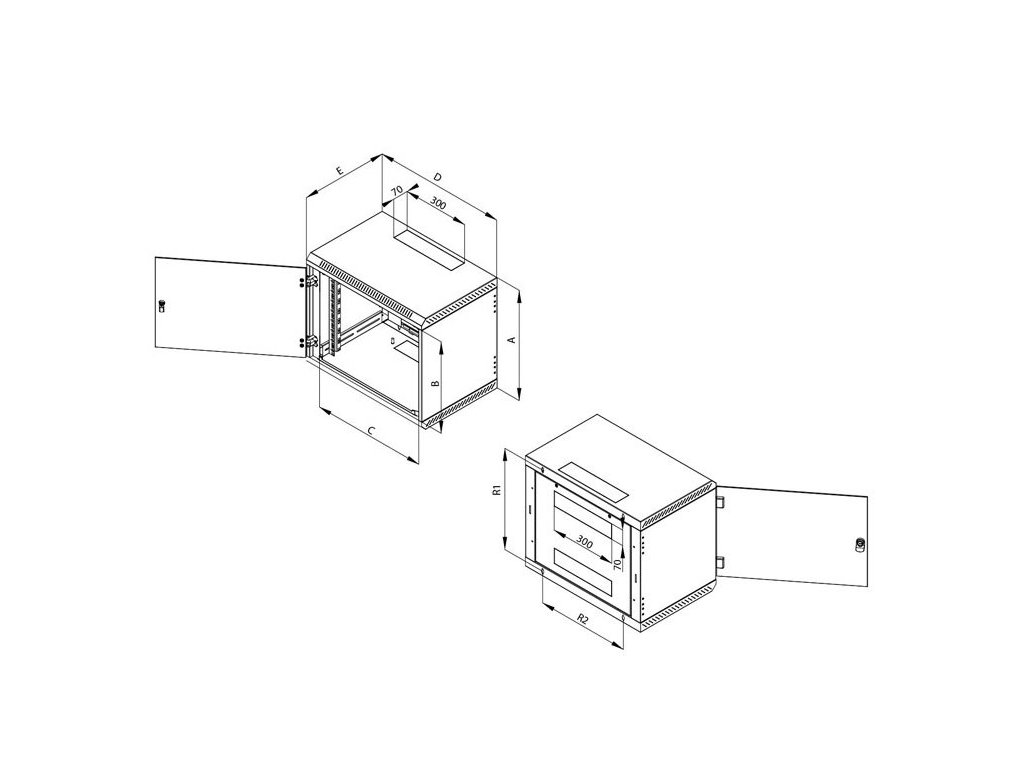

Rozměry RBA-09-CS4-CAX-A1 A = 500 mm B = 395 mm C = 516 mm D = 600 mm E = 395 mm R1 = 454 mm R2 = 420 mm Barva: šedá (RAL7035) Váha NETTO: 16,1kg Váha BRUTTO: 16,5kg Maximální zatížení: 30,0kg Příbaly: - Klíč - přední dveře 2x - Vrut 6x50 4x - Podložka 6,6 4x - Hmoždinka 10 4x - Plastová podložka 8x - Plovoucí matice M6 8x - Šroub M6x16 8x - Protiprachová záslepka 1x Materiál: - Ocelový plech Rozvaděč RBA • 19“ jednodílný nástěnný rozvaděč s krytím IP 30 • Rozvaděč se věší přímo na zeď. • Součástí rozvaděče jsou dvě posuvné vertikální lišty. • Konstrukce rozvaděče: – Kompaktní svařovaný rozvaděč – Dveře celoplechové, díky masivním pantům možno otevřít pod úhlem téměř 180°. • Dovolené zatížení jednotlivých dveří je max. 10 kg. • Minimální tloušťka povrchové úpravy je 65 µm. • Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů. • Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěně rozvaděče Podmínky provozu • Provozní prostředí: – Kancelářské – Rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí) • Nutné chránit před: – mechanickým poškozením – nesprávnou manipulací – jiným použitím, než ke kterému je rozvaděč určen • Nesprávná manipulace je zejména: – přetěžování (překročení maximální doporučené nosnosti) – instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení – zasahování do konstrukce a designu rozvaděče Montáž rozvaděče • Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou v příbalu). Rozteč děr pro zavěšení je na schématu rozvaděče označena kótami „R“. • Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo. • V případě, že kabely vedou skrz některý z kabelových vstupů, je možné ho utěsnit proti pronikání prachu pomocí záslepky s kartáčem a vybavit plastovým ochranným rámečkem (obojí je součástí příbalu rozvaděče). Ochrana prostředí • Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů.
