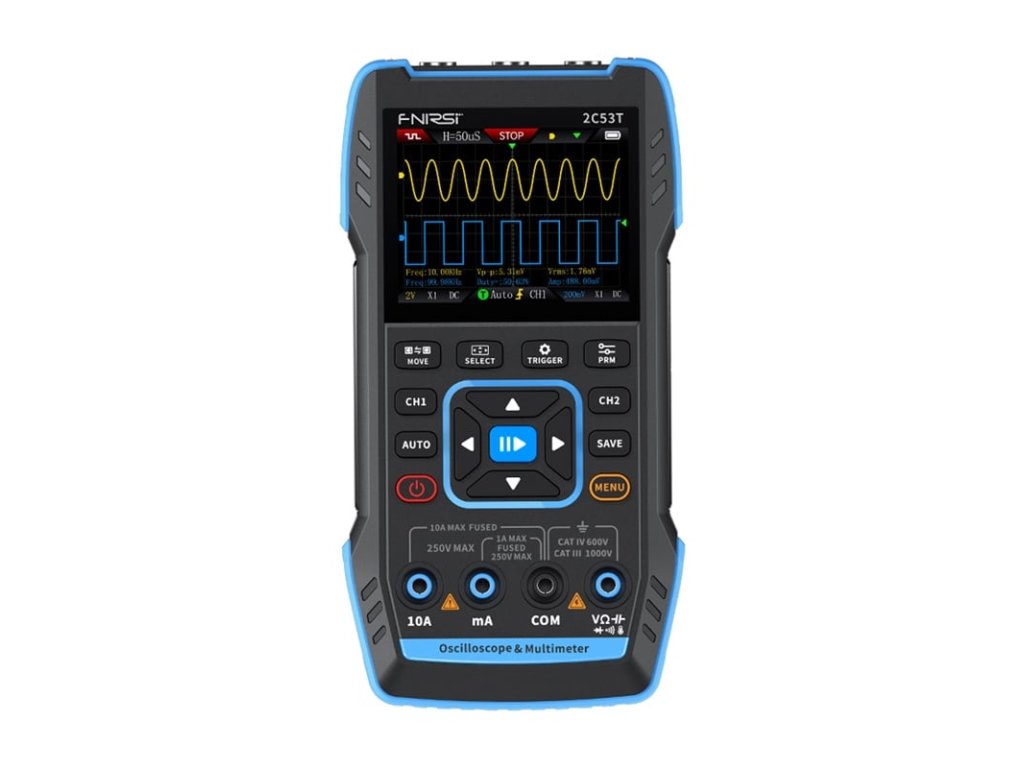

FNIRSI 2C53T

FNIRSI 2C53T přenosný osciloskop 3v1 multimetr generátor signálu

FNIRSI 2C53T kombinuje funkce osciloskopu 2×50 MHz/250 MSa/s s 8bitovým ADC a 16 kpct vyrovnávací pamětí na kanál (pre/post-trigger), multimetru s 19999 počty a generátoru signálu 50 kHz. Vstupní impedance je 1 M? ? 15 pF s přepínáním AC/DC/GND. Robustní pouzdro z ABS se silikonovými překryvy, 2,8palcový displej s rozlišením 320 × 240 px a baterie s kapacitou 3000 mAh (až 4 h provozu) zaručují mobilitu a nepřetržité měření i v náročných podmínkách. Přístroj má certifikaci CAT II 300 V, dvě keramické pojistky a obvod proti spálení. Díky možnosti ukládání průběhů a aktualizace firmwaru máte výsledky vždy pod kontrolou a máte přístup k nejnovějším funkcím.


Barevný displej a multimetr
Displej s úhlopříčkou 2,8” a rozlišením 320 × 240 px zobrazuje průběhy v plných barvách s funkcí "nekonečného dosvitu", která udržuje stopu průběhu na obrazovce. Režimy Y-T, Rolling a X-Y (Lissajous) usnadňují pozorování fázových vztahů a vysoký jas zaručuje čitelnost za všech podmínek. Vestavěný multimetr s 19999 čítači umožňuje měřit stejnosměrný/střídavý proud, velké a malé proudy, odpor, kapacitu, diody, teplotu a spojitost (bzučák). Inteligentní ochrany chrání uživatele i zařízení před přetížením.


Pokročilá hardwarová architektura
Profesionální kombinace ARM + FPGA + vysoce výkonný ADC, používaná ve stolních osciloskopech, zajišťuje rychlé spouštění a věrné zobrazení signálů. Systém spouštění nabízí režimy Edge (vzestupný/spádový), Pulse Width, Video a Slope s předspouštěním až do 50 % a pospouštěním až do 50 %, takže i nejkratší anomálie jsou zaznamenány bez ztráty detailů.


Generátor signálu
Vestavěný generátor funkcí nabízí napětí až do ±400 V a frekvence až do 50 kHz a 13 průběhů (sinus, čtverec, trojúhelník, pila, rampa, puls, šum atd.) s nastavením offsetu a amplitudy v krocích po 10 mV/div, což umožňuje testování filtrů, zesilovačů a analogových obvodů bez dalšího hardwaru.


Automatické nastavení měření
Funkce AUTO nastavuje rozsah a spoušť jediným tlačítkem, což umožňuje okamžité zobrazení průběhu bez časově náročného nastavování. Podpora dalších režimů Single a Normal zefektivňuje práci při rychlých měřeních v terénu. Jedním kliknutím lze uložit snímek průběhu do paměti osciloskopu nebo přímo do počítače přes USB. To usnadňuje archivaci výsledků a jejich další analýzu v jakémkoli prostředí.


Izolované měřicí kanály
Dva zcela nezávislé vstupy CH1 a CH2 s šířkou pásma 50 MHz eliminují vzájemné rušení a zvyšují přesnost měření. Vzorkovací frekvence 250 MSa/s reprodukuje pulzy PWM a zvlnění napájecího zdroje s maximální věrností.


Odolná konstrukce
Silikonem potažený plastový kryt ABS zajišťuje odolnost proti pádu a nárazu a pozlacené dráhy na desce plošných spojů jsou odolné proti korozi. Baterie s kapacitou 3 000 mAh zaručuje až 3 hodiny provozu. Rozkládací stojánek umožňuje umístění zařízení v libovolném úhlu, zatímco ergonomická tlačítka a port USB-C zajišťují pohodlí při manipulaci a nabíjení.



Součástí balení je:
FNIRSI 2C53T přenosný osciloskop 3 v 110× měřicí sondy (2 ks)Sondy s krokosvorkamiKabely pro multimetrNabíjecí kabelPřenosná taškaUživatelská příručka


Parametry výrobku


Obrazovka2,8palcový barevný displej HDRozlišení320 × 240Specifikace nabíjeníUSB-C (5 V/1 A)Dobíjecí baterieLithium-iontová 3000 mAhPodporované funkceOsciloskop, generátor signálu, multimetr (podrobnosti viz parametry funkcí)Doba pohotovostního režimu6 h (maximálně laboratorní)JazykČínština a angličtinaRozměry167 × 89 × 35 mmHmotnost300 g


Parametry osciloskopu


KanályDvoukanálovýVzorkování250 MSa/sAnalogová šířka pásma50 MHz (každý kanál nezávisle 50 MHz)Hloubka paměti1 kbodůImpedance1 M?Rozsah časové základny10 ns - 20 sVertikální citlivost10 mV/efekt - 10 V/efekt (×1)Maximální měřicí napětí±400 VRežim spouštěníAUTO/Normální/JednorázovýRežim zobrazeníY-T/Rolling/X-YSpojeníAC/DCTrvalost stopyOFF, 500 ms, 1 s, ?.Matematické funkce8 základních operací + FFTZáznam výpisu tvaru vlnyanoExport obrazu křivkyanoMěření kurzoruano


Parametry generátoru signálu


Kanáljeden kanálFrekvence1 Hz - 50 kHzAmplituda0,1 - 3,0 V


Parametry multimetru


Stejnosměrné napětí1,9999 V / 19,999 V / 199,99 V / 1000 V ±(0,5 %+3)Střídavé napětí1,9999 V / 19,999 V / 199,99 V / 750,0 V ±(1 %+3)Stejnosměrný proud19,999 mA / 199,99 mA / 1,9999 A / 9,999 A ±(1,2 %+3)Střídavý proud19,999 mA / 199,99 mA / 1
